Дисковой питатель

Дисковый питатель серии PDX - это новый тип дискового питателя, отличающийся высокой надежностью, энергоэффективностью и низкими требованиями к обслуживанию. Широко применяется в таких отраслях промышленности, как металлургия, строительные материалы, химия, энергетика и т.д., особенно в крупномасштабных процессах спекания (включая горячий возврат), окомкования, складирования, коксования, доменной печи, вдувания угля и т.д. в металлургической промышленности. Стабильность работы дискового питателя напрямую влияет на количество и качество производимой стали.

Как профессиональный производитель дисковых питателей, компания Zhongding имеет опыт в исследовании, разработке и производстве более 30 лет. В настоящее время мы сформировали полную серию из восьми моделей и более 30 спецификаций в диапазоне от φ1600 мм до 3600 мм. В соответствии с различными требованиями и условиями, наши дисковые питатели выпускаются в различных сериях: PDX (внутренняя передача), PDXII (внешняя передача), PDXJ (специализированный для коксования) и PDXG (специализированный для работы при высоких температурах). Все это - зрелые продукты с запатентованными технологиями.

На протяжении многих лет мы придерживаемся инноваций и постоянного совершенствования, в результате чего были разработаны дисковые питатели, подходящие для различных сценариев. Мы получили более 20 патентов на эту серию продукции, и в настоящее время более 12 000 дисковых питателей работают на более чем 120 металлургических заводах Китая, а наша продукция экспортируется в более чем 10 стран мира.

Отправить запрос

• Дисковая секция: диск, основание, нижняя рама, опора корпуса, механизм передачи (редуктор, двигатель, муфта, малая передача, поворотный подшипник и т.д.)

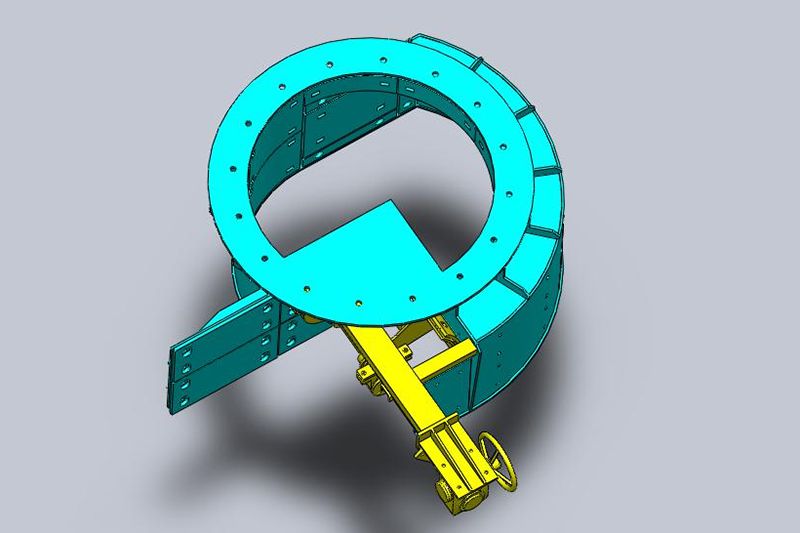

• Секция короткой трубы: короткая труба, узел скребка (передача материалов для следующего процесса) и узел секторного затвора (регулировка размера разгрузочного отверстия).
• Пылезащитный кожух: конфигурация по требованию заказчика
• Прочее: анкерные болты, гайки для затяжки, шайбы, подъемные устройства (для подъема оборудования) и т.д.

• Двигатель преобразования частоты → муфта → твердозубый редуктор → малая передача → зубчатое кольцо поворотного подшипника → структура дисковой передачи. Поворотная конструкция подшипника большого диаметра может выдерживать давление материалов в более чем 20-метровом желобе в течение длительного времени. Кроме того, поворотный подшипник имеет большую устойчивость к опрокидывающему моменту, а также низкое сопротивление ходу и плавную работу, обеспечивая высокую стабильность и равномерную подачу дисков.
• Редуктор и двигатель установлены под поверхностью диска, что обеспечивает компактный размер и разумную компоновку, а также малую занимаемую площадь. Простая форма фундамента обеспечивает регулярное расположение при развертывании.
• Редуктор относительно независим от диска, при техническом обслуживании необходимо снять только редуктор, нет необходимости опорожнять бункер или снимать втулку и поверхность диска.

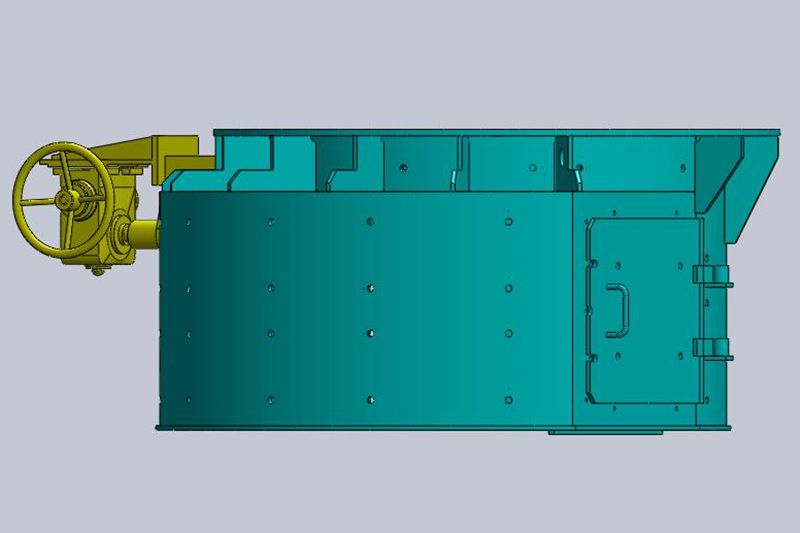

• Короткая спиральная труба предназначена для предотвращения засорения и зависания материала, обеспечивая плавную разгрузку. Для устранения засоров и очистки от мусора на короткой трубе предусмотрена дверца для обслуживания.
• Скорость подачи регулируется с помощью регулируемой задвижки и частотного преобразования скорости диска, что обеспечивает широкий диапазон регулировки. После настройки регулирующий затвор не нуждается в регулировке.
• Во всех трансмиссиях применяется маслопогружная смазка (включая подшипники поворота и малые шестерни) с многоступенчатыми уплотнительными структурами, обеспечивающими хорошую смазку и герметизацию компонентов трансмиссии и предотвращающими попадание посторонних предметов в смазочную секцию.
• Полностью закрытая конструкция обеспечивает отсутствие утечки материала и пыли, летающей вокруг диска.

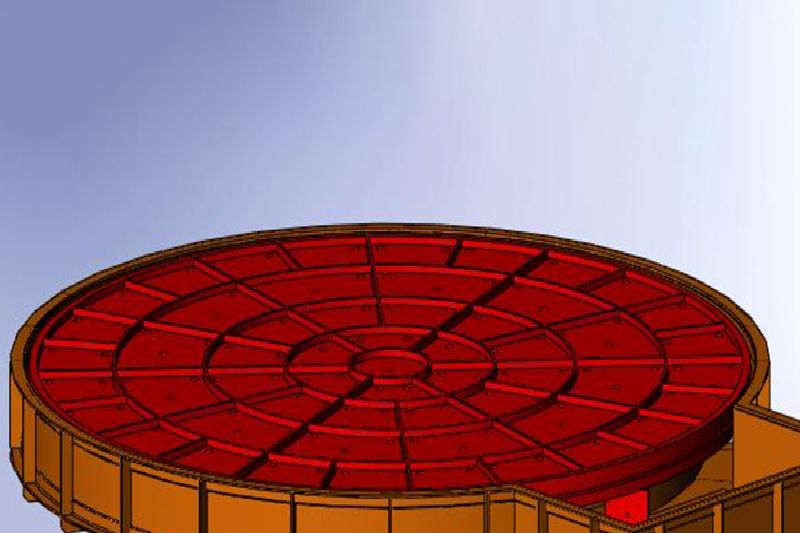

• Поверхность диска имеет вафельную структуру: вафельный вкладыш + износостойкий вкладыш + минимизированный износ вкладыша (путем размещения материалов под ним), что обеспечивает длительный срок службы вкладыша.
• Все структурные части прошли дробеструйную обработку для удаления ржавчины, что гарантирует отсутствие ржавчины в течение более 6 лет.
• Дисковый питатель типа PDXJ специализирован для подачи угля в доменную и коксохимическую промышленность.
• Редуктор использует смазку маслом, отличается компактной структурой и простотой обслуживания.

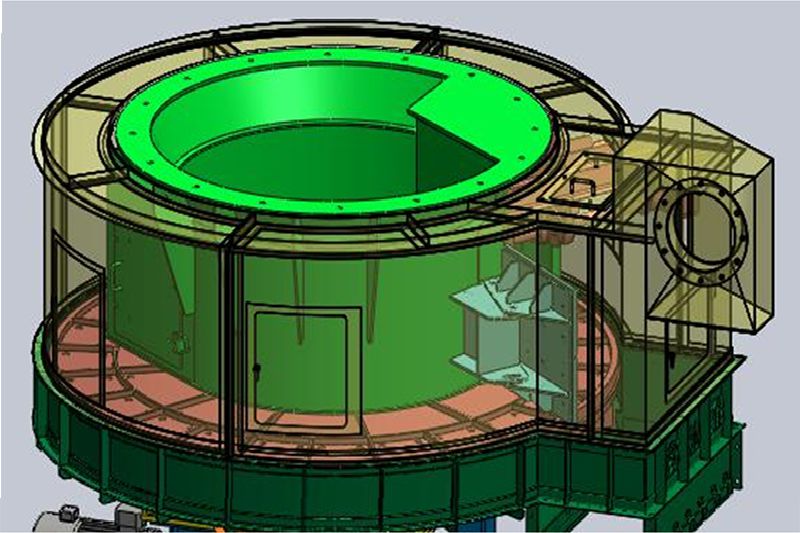

• На верхней стороне поверхности диска имеется пылезащитный кожух, который также может быть оснащен отверстием для удаления пыли, соединенным с трубопроводом для удаления пыли на месте, что предотвращает разлет пыли и обеспечивает хорошую рабочую среду.

Примечание
1. Производительность основана на насыпной плотности 2,0 т/м³. Если плотность меняется, производительность подачи может быть рассчитана на основе коэффициента плотности.
2. Тип футеровки и поставляется ли диск с пылезащитным кожухом по запросу клиента.
